带你清晰了解膨胀阀的原理

1 膨胀阀分类及特点

膨胀阀分类及特点大致有三种：内平衡式膨胀阀、外平衡式膨胀阀、 H型膨胀阀，其特点如下：

1、内平衡式膨胀阀

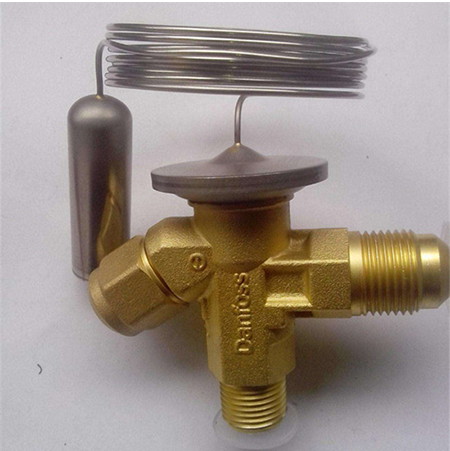

内平衡式膨胀阀指的是感温包内充注制冷剂，放置在蒸发器出口管道上，感温包和膜片上部通过毛细管相连，感受蒸发器出口制冷剂温度，膜片下面感受到的是蒸发器入口压力。以这样的原理使阀开度减小，从而控制制冷剂的流量。

2、外平衡式膨胀阀

外平衡式膨胀阀和内平衡式膨胀阀原理差不多，最主要的区别是内平衡式膨胀阀膜片下面感受到的是蒸发器入口压力；而外平衡式膨胀阀膜片下面感受到的是蒸发器出口压力。

2、H型膨胀阀

H型膨胀阀有四个接口，可与制冷系统连接，其中两个接口与普通热力膨胀阀相同，一个连接储液干燥器，一个连接蒸发器进口；另外两个接口，一个连接蒸发器出口，一个连接压缩机进口。这种类型的膨胀阀特点是提高灵敏度，具有抗振可靠的效果。

2 膨胀阀工作原理

膨胀阀工作原理需要依据它的作用来进行说明。一般热力膨胀阀安装在蒸发器入口，常称为膨胀阀，主要作用有两个：

1、控制制冷剂的流量

膨胀阀具有控制制冷剂的流量的作用，其主要原理是进入蒸发器的液态制冷剂，经过蒸发器后，制冷剂由液态蒸发为气态，吸收热量，降低车内的温度。膨胀阀控制制冷剂的流量，保证蒸发器的出口完全为气态制冷剂，若流量过大，出口含有液态制冷剂，可能进入压缩机产生液击；若制冷剂流量过小，提前蒸发完毕，造成制冷不足。

2、节流作用

膨胀阀具有节流作用，其具体工作原理为高温高压的液态制冷剂经过膨胀阀的节流孔节流后，成为低温低压的雾状的液压制冷剂，为制冷剂的蒸发创造条件。

3 膨胀阀作用

膨胀阀作用的作用主要分为两种，分别是节流降压和调节流量的作用。

1、节流降压

膨胀阀能够使高温高压的液态制冷剂经过其节流孔节流后，成为低温低压的雾状的液压制冷剂，降低压力，为制冷剂的蒸发提供有效条件。

3、调节流量

膨胀阀是制冷系统中的一个重要部件，它能够调节制冷剂的流量，保证蒸发器的出口完全为气态制冷剂。如果制冷剂的流量过小，会导致提前蒸发完毕，造成制冷效果差的问题；若制冷剂的流量过大，出口含有液态制冷剂，导致压缩机工作出现问题。
